Модули экрана типа АЛС347А фосфид-арсенид-галлиевые планарные красного цвета свечения в пластмассовом корпусе, размером 10х10 мм с числом элементов 8х8 с перекрёстной коммутацией, предусматривающих бесшовную стыковку, предназначены для набора в различные по величине экраны отображения информации
Масса не более 3,5 гр.
Основные электрические параметры
|
Наименование параметра (режим измерения) , единица измерения |
Буквенное обозначение |
Норма |
Температура оС |
|
|
Не менее |
Не более |
|||
| Постоянное прямое напряжение элемента отображения и точки, при Iпр=10 мА, В |
Uпр |
. |
2,5 3,0 2,5 |
25±10 -60±3 70±3 |
| Средняя сила света элемента в разряде (Iпр=10мА),млкд |
Ivср |
0,1 |
. |
25±10 |
| Относительный разброс силы света между элементами отображения в разряде |
Ivmax Ivmin |
. |
4,0 |
25±10 |
| Количество неработоспособных элементов |
. |
1,0 |
25±10 |
|

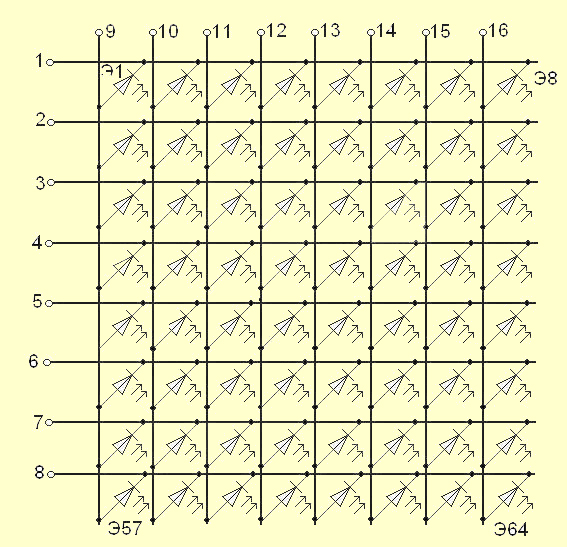

Схема принципиальная электрическая
Таблица назначения выводов
|
Номер вывода |
Полярность |
|
1 |
Анод элементов Э1 — Э8 |
|
2 |
Анод элементов Э9 — Э16 |
|
3 |
Анод элементов Э17 — Э24 |
|
4 |
Анод элементов Э25 — Э32 |
|
5 |
Анод элементов Э33 — Э40 |
|
6 |
Анод элементов Э41 — Э48 |
|
7 |
Анод элементов Э49 — Э56 |
|
8 |
Анод элементов Э57 — Э64 |
|
9 |
Катод элементов Э1, Э9, Э17, Э25, Э33, Э41, Э49, Э57 |
|
10 |
Катод элементов Э2, Э10, Э18, Э26, Э34, Э42, Э50, Э58 |
|
11 |
Катод элементов Э3, Э11, Э19, Э27, Э35, Э43, Э51, Э59 |
|
12 |
Катод элементов Э4, Э12, Э20, Э28, Э36, Э44, Э52, Э60 |
|
13 |
Катод элементов Э5, Э13, Э21, Э29, Э37, Э45, Э53, Э61 |
|
14 |
Катод элементов Э6, Э14, Э22, Э30, Э38, Э46, Э54, Э62 |
|
15 |
Катод элементов Э7, Э15, Э23, Э31, Э39, Э47, Э55, Э63 |
|
16 |
Катод элементов Э8, Э16, Э24, Э32, Э40, Э48, Э56, Э64 |
