Индикаторы знаковые фосфид-галлиевые зелёного цвета свечения, состоящие из дискретных элементов, изготовленных по эпитаксиально-диффузионной технологии, предназначены для визуальной индикации в аппаратуре широкого применения. Высота цифр 20 мм. Индикаторы имеют 7 сегментов и децимальную точку. Различные комбинации элементов позволяют воспроизвести любую цифру от 0 до 9 и децимальную точку.
Индикаторы выполнены в пластмассовом корпусе на стеклотекстолитовой плате.
Масса индикаторов типа КЛЦ302В,Г,Д,Е не более 6 г.
Основные электрические параметры
|
Наименование |
Обозначение |
Единица измерения |
Норма |
|
|
КЛЦ302В, Г, Д, Е. |
||||
|
не менее |
не более |
|||
| Средняя сила света элемента отображения |
Iv (av) |
мккд |
В-200 Г-400 Д-800 Е-1500 |
|
| Сила света точки |
Iv |
мккд |
В-80 Г-100 Д-200 Е-400 |
|
| Постоянное прямое напряжение элемента |
UF |
В |
3,5 5,0 3,5 |
|
| Относительный разброс силы света между элементами |
Iv max Iv min |
— |
3 |
|

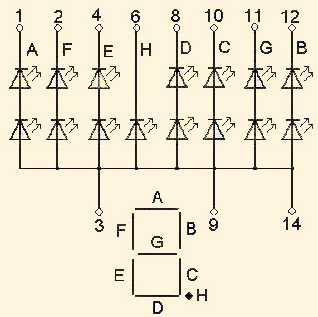

Схема электрическая принципиальная
|
Номер вывода |
Полярность |
|
1 |
Катод А |
|
2 |
Катод F |
|
3 |
Анод общий |
|
6 |
Катод H |
|
7 |
Катод E |
|
8 |
Катод D |
|
9 |
Анод общий |
|
10 |
Катод C |
|
11 |
Катод G |
|
13 |
Катод B |
|
14 |
Анод общий |
* — выпускаются предприятием под заказ потребителей и на договорных условиях.
