Индикаторы цифровые красного цвета свечения КЛЦ202В (арсенид-галлия-алюминия) в пластмассовом корпусе , состоящий из дискретных элементов, изготовленный по эпитаксиально-диффузионной технологий , предназначен для индикации. Индикатор имеет 7 сегментов и децимальную точку ,излучающие при подаче прямого тока. Различные комбинации элементов , обеспечиваемые внешней коммутацией , позволяют воспроизвести любую цифру от 0 до 9 и децимальную точку. Высота знака 20 мм .
Масса индикатора не более 6 г.
Основные электрические параметры
|
Наименование параметров , режим измерения ,единица измерения |
Буквенное обозначение |
КЛЦ202В |
|
|
Не менее |
Не более |
||
| Средняя сила света элемента отображения при Iпр=20 мА , мкд |
Iυ |
0,5 |
. |
| Средняя сила света точки при Iпр=20 мА , мкд |
Iυ |
0,07 |
. |
| Постоянное прямое напряжение для элемента при Iпр=20 мА , В |
Uпр |
. |
2,5 |
| Постоянное прямое напряжение для точки при Iпр=20 мА , В |
Uпр |
. |
2,5 |

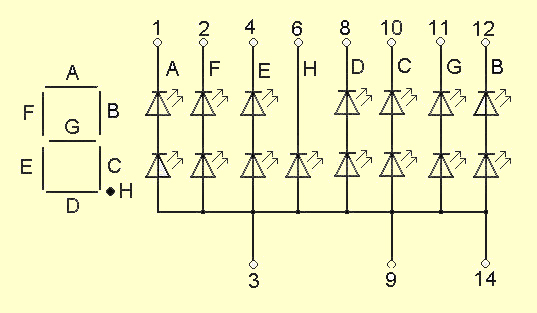

Схема электрическая принципиальная
