Индикаторы красного цвета свечения типов КИПЦ23А, Б, -1/7К на основе арсенида-галлия-алюминия в пластмассовом корпусе, состоящие из дискретных элементов, изготовленных по эпетаксиально-диффузионной технологии, предназначенные для визуальной индикации в аппаратуре.Индикаторы имеют семь сегментов и децимальную точку, излучающие свет при подаче прямого тока. Различные комбинации элементов, обеспечиваемые внешней коммутацией, позволяют воспроизвести любую цифру от 0 до 9. Высота цифры 7 мм.
Масса индикатора не более 2,5 г.
Основные электрические параметры
Наименование параметра (режим измерения) единица измерения |
Буквенное обозначение |
Норма |
Температура, оС |
|||
КИПЦ23А-1/7К |
КИПЦ23Б-1/7К |
|||||
Не менее |
Не более |
Не менее |
Не более |
|||
Постоянное прямое напряжение элемента отображения и точки ,В
при Iпр=5мА при Iпр=20мА при Iпр=7.5мА |
Uпр |
. |
2,5 2,5 4,0 |
. |
2,5 2,5 4,0 |
25 70 -60 |
Средняя сила света элемента отображения, мкд Iпр=5мА Iпр=20мА |
Inср |
0,3 |
. |
0,3 |
. |
25 |
Сила света точки, мкд Iпр=5мА Iпр=20мА |
In |
0,08 |
. |
0,08 |
. |
25 |
Относительный разброс силы света между элементами отображения |
Inmax Inmin |
. |
3.0 |
. |
3.0 |
25 |

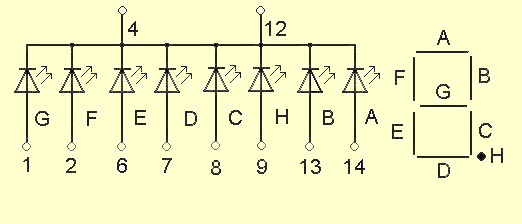

Схема электрическая принципиальная
