Шкалы 5-ми элементные красного, зелёного цвета свечения, двухцветные (красно-зелёные), состоящие из дискретных элементов отображения, предназначены для визуальной индикации. Схема включения — с общим анодом, с общим катодом, встречное включение. По Вашему заказу могут быть изготовлены шкалы с набором элементов по цветовой гамме (чередование цвета свечения в каждой ячейке), с изменённой электрической схемой. Шкалы выполнены в пластмассовом корпусе на стеклотекстолитовой плате.
|
Тип шкального индикатора |
Цвет свечения |
Число дискретных элементов отображения |
Цветные точки1 |
|
КИПТ21А-5К |
красный |
5 |
одна чёрная |
|
КИПТ21Б-5Л |
зелёный |
5 |
две чёрных |
|
КИПТ21В-5М |
красно-зелёный2 |
5 |
три чёрных |
1 — одновременно указывает начало отсчётов выводов (ключ).
2 — позволяет воспроизвести изображение желтого и оранжево-желтого цветов свечения.
Основные электрические параметры
|
Наименование |
Буквенное обозначение |
Норма |
Температура, °С |
|
|
КИПТ20А, Б, В. |
||||
|
не менее |
не более |
|||
| Средняя сила света элемента отображения(Iпр=20мА), мккд |
Iv ср |
400 |
25 |
|
| Постоянное прямое напряжение элемента отображения (Iпр=20мА), В |
Uпр |
3,5 4,5 3,5 |
25 -25 70 |
|
| Относительный разброс силы света между элементами |
Iv max Iv min |
3 |
25 |
|

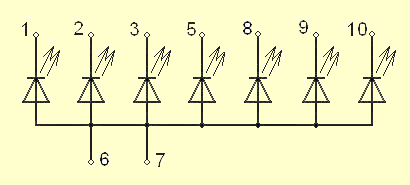

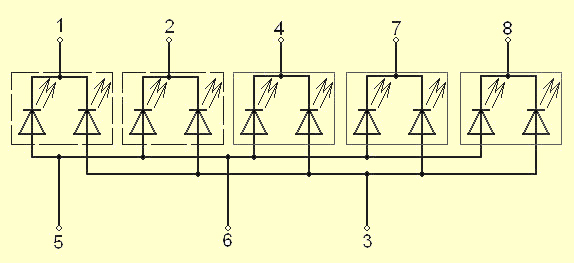

Схема электрическая принципиальная
КИПТ21А-5К КИПТ21Б-5Л
КИПТ21В-5М
*Для шкальных индикаторов схема включения может быть выполнена:
v для одноцветных – ОА, ОК;
v для двухцветных – ОА, ОК или встречное включение
