Микросхемы интегральные К490ИП2, КМ490ИП2 предназначенные для работы в радиоэлектронной аппаратуре для отображения цифровой информации. Индикаторы имеют 7 сегментов и децимальную точку красного цвета свечения, с внутренней схемой управления, выполненной по ТТЛ технологии. Микросхемы индицируют следующие знаки:
Цифры от 0 до 9 ,знак “бланк”, знак “минус”, знаки “P,L,C,H”
Высота знака для индикаторов 9 мм.
Масса индикаторов типа К490ИП2 не более 2,5 г.
Основные электрические параметры
|
Наименование параметра, единица измерения,режим измерения |
Буквенное обозначение |
Норма |
Температура, °С |
|
|
К490ИП2 |
||||
|
не менее |
не более |
|||
| Входной ток низкого уровня при Ui=0,4 В ,U сс = 5,25 В , мА
(вытекающий) |
I°вх |
. |
1,6 1,6 1,6 |
25±10 -45±3 70±3 |
| Входной ток высокого уровня при Ui=2,4 В,U сс = 5,25 В, мкА
Для всех входов кроме входа разрешения записи (втекающий) Для входа разрешения записи |
I¢вх |
. |
100 250 250 200 250 250 |
25±10 -45±3 70±3 25±10 -45±3 70±3 |
| Ток потребления при U сс = 5,25 В, в состоянии индикации “8”, мА |
I пот |
. |
75 80 80 |
25±10 -45±3 70±3 |
| Ток индикации при U сс = 5,25 В, Uинд=3,0 В, схема в состоянии индикации “8”, мА |
Iинд |
. |
160 190 190 |
25±10 -45±3 70±3 |
| Сида света при U сс = 5,25 В, Uинд=3,0 В, схема в состоянии индикации “8”,мккд |
In |
700 |
. |
25±10 |

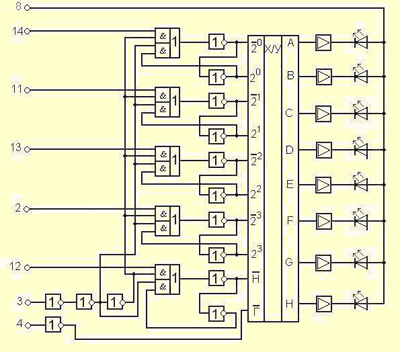

Схема электрическая принципиальная.
|
Номер вывода |
Назначение |
|
1 |
Общий |
|
2 |
Вход 23 |
|
3 |
Разрешение записи |
|
4 |
Вход гашения Г |
|
7 |
Питание |
|
8 |
Питание индикации |
|
11 |
Вход 21 |
|
12 |
Управление точкой |
|
13 |
Вход 22 |
|
14 |
Вход 20 |
