Арсенид-фосфид-галлиевые индикаторы знаковые красного цвета свечения в пластмассовом корпусе, предназначенные для визуальной индикации в аппаратуре.
Индикаторы имеют 35 элементов (7 рядов по 5 элементов в ряду) и левую децимальную точку, излучающие свет при подаче прямого тока. Различные комбинации элементов ,обеспечиваемые внешней коммутацией ,позволяют воспроизвести любую цифру от 0 до 9, а также буквы русского и латинского алфавита и другие возможные элементы. Высота цифры 9 мм.
Масса индикатора не более 3,5 г.
Основные электрические параметры
|
Наименование параметров , режим измерения ,единица измерения |
Буквенное обозначение |
Норма |
Температура°С |
|
|
Не менее |
Не более |
|||
| Постоянное прямое напряжение на каждом элементе (Iпр=10 мА), В |
Uпр |
. |
2,0 |
25±10 -60±3 |
| Постоянное прямое напряжение на каждом элементе (Iпр=3 мА), В |
Uпр |
. |
2,0 |
70±3 |
| Средняя сила света индикатора (Iпр=10 мА через элемент), мкд |
Iν ср |
0,125 |
. |
25±10 |
| Сила света точки (Iпр=10 мА через элемент), мкд |
Iν ср |
0,06 |
. |
25±10 |
| Относительный разброс силы света между элементами |
Iν max Iν min |
. |
4 |
25±10 |

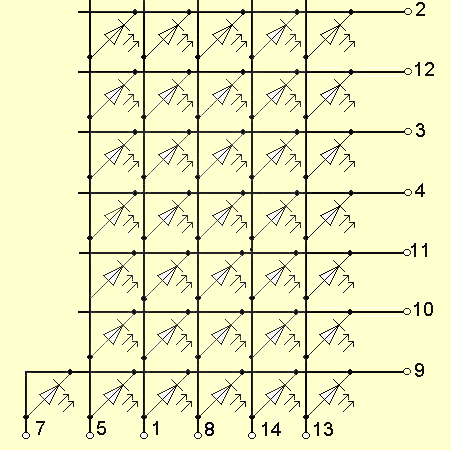

Схема электрическая принципиальная
|
Номер вывода |
Ряд — колонка |
Полярность |
|
1 |
Колонка 2 |
+ |
|
2 |
Ряд 1 |
— |
|
3 |
Ряд 3 |
— |
|
4 |
Ряд 4 |
— |
|
5 |
Колонка 1 |
+ |
|
6 |
Отсутствует |
|
|
7 |
Точка |
+ |
|
8 |
Колонка 3 |
+ |
|
9 |
Ряд 7 |
— |
|
10 |
Ряд 6 |
— |
|
11 |
Ряд 5 |
— |
|
12 |
Ряд 2 |
— |
|
13 |
Колонка 5 |
+ |
|
14 |
Колонка 4 |
+ |
