Прецизионные стабилитроны с номинальным напряжением стабилизации 6,4 В , с нормированием низкочастотных шумов , в стеклянном корпусе, предназначенные для использования в качестве источника опорного напряжения в прецизионной аппаратуре.
Масса не более 0,5 г.
Полярность — катод обозначен кольцом.
Основные электрические параметры
| Наименование параметра (режим измерения) единица измерения | Буквенное обозначение | Норма | |||||
| 2С108А | 2С108Б | 2С108В | |||||
| не менее | не более | не менее | не более | не менее | не более | ||
| Разброс напряжения стабилизации от номинального значения Uст = 6,4 В, % | ∆Uст | -5 | +5 | -5 | +5 | -5 | +5 |
| Дифференциальное сопротивление при температуре среды от -600С до +600С, при 1250С, Ом | rст rст |
15 40 |
15 40 |
15 40 |
|||
| Дифференциальное сопротивление при минимальном токе 3 мА, Ом | rст1 | 70 | 70 | 70 | |||
| Временная нестабильность напряжения стабилизации за любые 5000 часов в пределах общей минимальной наработки при температуре среды от -50С до+500С от -600С до +1250С, мВ | δUст1 δUст1 |
-1,3 -3,2 |
+1,3 +3,2 |
-1,3 -3,2 |
+1,3 +3,2 |
-1,3 -3,2 |
+1,3 +3,2 |
| Температурный уход напряжения стабилизации в диапазоне температур окружающей среды от-50С до +600С, мВ | ∆Uстө | -8,4 | +8,4 | -4,2 | +4,2 | -2,1 | +2,1 |
| Температурный коэффициент напряжения стабилизации, усреднённый при температуре окружающей среды от -50С до +600С, %/ 0С | αUст | -0,002 | +0,002 | -0,001 | +0,001 | -0,0005 | +0,0005 |
Примечание: Для всех стабилитронов номинальное напряжение стабилизации 6,4 В при номинальном токе стабилизации 7,5 мА

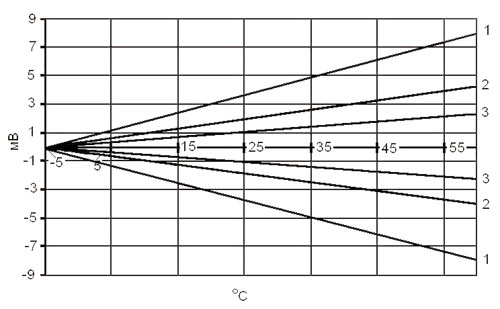

Граничные значения температурного ухода напряжения стабилизации для различных типов стабилитронов в диапазоне температур от -50С до +65 oС
1-стабилитроны 2С108А, 2- 2С108Б ,3- 2С108В

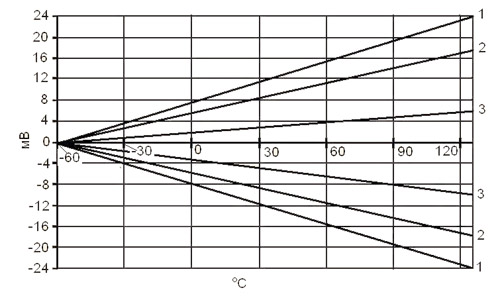

Граничные значения температурного ухода напряжения стабилизации для различных типов стабилитронов в диапазоне температур от -600С до +125 oС
1-стабилитроны 2С108А, 2- 2С108Б ,3- 2С108В

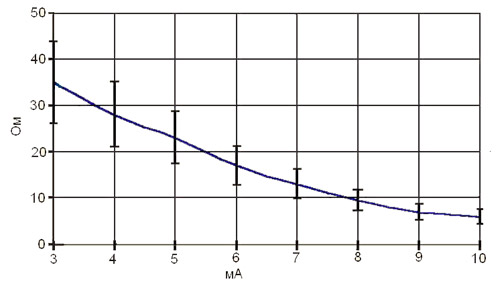

Типовая зависимость дифференциального сопротивления от тока стабилизации при температуре +25oС с границами 95% разброса

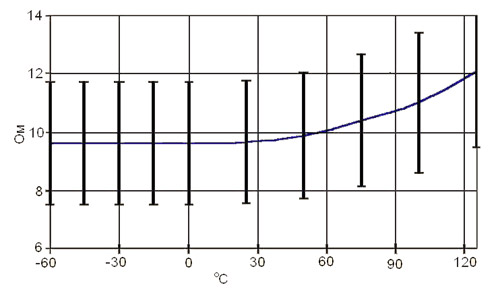

Типовая зависимость дифференциального сопротивления от температуры окружающей среды от — 60oС до + 125 oС с границами 95% разброса

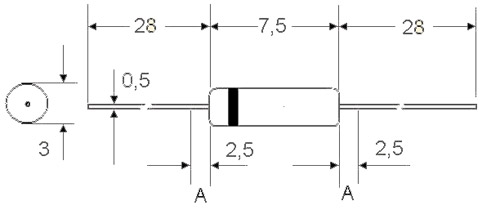

Размеры выводов в зоне А не регламентированы
Рекомендации по монтажу:
Допускается изгиб выводов на расстоянии не менее 5мм от корпуса.
Температура припоя при пайке не более 240 oС.
