Оптопары транзисторные с открытым оптическим каналом в пластмассовом корпусе, состоящие из эпитаксиального инфракрасного диодного излучателя на основе соединения арсенид-галлий-алюминий и кремниевого эпитаксиально-планарного транзисторного фотоприемника, предназначенные для использования в качестве миниатюрных первичных фотоэлектрических преобразователей (датчиков) линейных и угловых перемещений в радиоэлектронной аппаратуре.
Масса оптрона не более 0,3 г.
Основные электрические параметры
| Наименование параметра, (режим измерения), единица измерения | Буквенное обозначение | Норма | Температура oС | ||
| АОТ137А1 | АОТ137Б1 | АОТ137В1 | |||
| не более | не более | не более | |||
| Входное напряжение ( Iвх= 10 мА ), В | Uвх Uвх Uвх |
1,8 1,8 2,0 |
1,8 1,8 2,0 |
1,8 1,8 2,0 |
25±10 85±3 -25±3 |
| Выходное остаточное напряжение, В (Iвх=10 мА, Iвых=20 мА) (Iвх= 10 мА, Iвых=20 мА) (Iвх= 10 мА, Iвых=6 мА) |
Uвых.ост Uвых.ост Uвых.ост |
0,4 0,4 0,4 |
25±10 85±3 -25±3 |
||
| Выходное остаточное напряжение, В (Iвх=10 мА, Iвых=100 мА) (Iвх= 10 мА, Iвых=100 мА) (Iвх= 10 мА, Iвых=50 мА) |
Uвых.ост Uвых.ост Uвых.ост |
0,4 0,4 0,4 |
25±10 85±3 -25±3 |
||
| Выходное остаточное напряжение, В (Iвх=10 мА, Iвых=25 мА) (Iвх= 10 мА, Iвых=25 мА) (Iвх= 10 мА, Iвых=7 мА) |
Uвых.ост Uвых.ост Uвых.ост |
0,4 0,4 0,4 |
25±10 85±3 -25±3 |
||
| Выходное остаточное напряжение, В (Iвх=10 мА, Iвых=25 мА) (Iвх= 10 мА, Iвых=25 мА) (Iвх= 10 мА, Iвых=7 мА) |
Uвых.ост Uвых.ост Uвых.ост |
0,4 0,4 0,4 |
25±10 85±3 -25±3 |
||
| Ток утечки на выходе (Uком=5В,Iвх=1мА), мкА, | Iут.вых Iут.вых Iут.вых |
0,1 2 0,1 |
0,1 10 0,1 |
0,1 10 0,1 |
25±10 85±3 -25±3 |

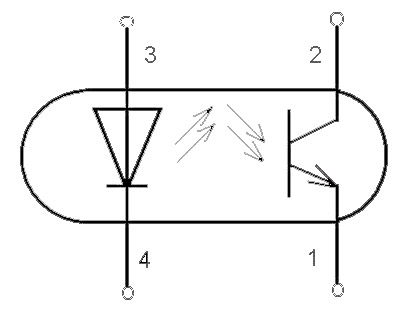

Схема электрическая принципиальная
