АОД130А

Оптопара диодная, состоящая из излучателя и кремниевого фотоприёмника, изготовленных по эпитаксиальной технологии, в пластмассовом корпусе, предназначены для использования в качестве элементов гальванической развязки в высоковольтной электротехнической и радиоэлектронной аппаратуре

Масса оптрона не более 1 г.

Основные электрические параметры

Наименование параметра, (режим измерения), единица измерения	Обозначение	Норма		Температура, oС
		не менее	не более
Входное напряжение (Iвх = 10 мА) В	Uвх		1,5 1,5 1,65	25±10 70±3 -45±3
Коэффициент передачи по току (Uобр=10 В, Iвх = 10 мА), %	Ki	1,0 0,6 1,0		25±10 70±3 -45±3
Время нарастания выходного сигнала(Uобр=10 В, Iвх.и = 10 мА), нс	tнр		100	25±10
Время спада выходного сигнала (Uобр=10 В, Iвх.и = 10 мА), нс	tсп		100	25±10
Сопротивление изоляции (Uс=500 В ), Ом	Rиз	1011		25±10
Проходная ёмкость (Uс = 0 В ), пФ	Cпр		0,5	25±10

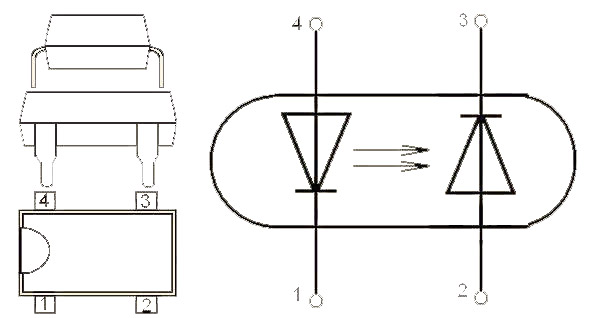

Схема электрическая принципиальная
