Кремниевые эпитаксиальные с p-i-n структурой регулируемые резистивные ВЧ диоды типов 2Д413А и 2Д413Б в металло-стеклянном корпусе, предназначенные для работы в качестве управляемых ВЧ резистивных элементов аппаратуры.
Климатическое исполнение УХЛ.

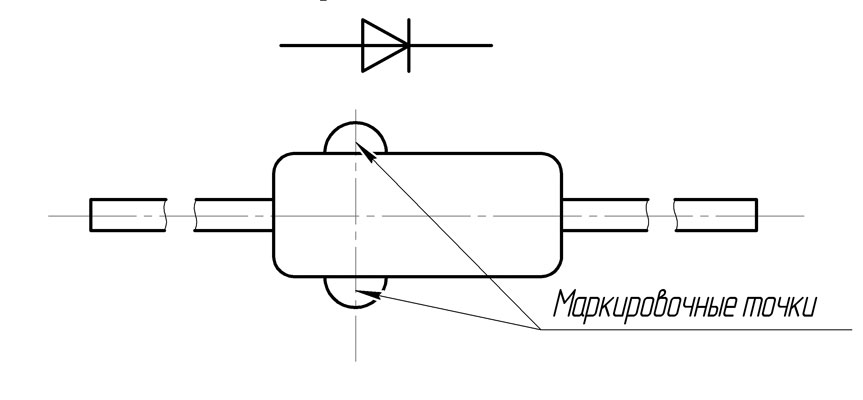

Схема расположения выводов
| Тип диода | Количество маркировочных точек | Цвет маркировочных точек |
| 2Д413А | одна | зеленая |
| 2Д413Б | две | зеленая, красная |
Масса не более 0,035 г
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
при Өокр=25±10ºС
| Наименование параметра, единица измерения, режим измерения | Буквенное обозначение | Норма | |||
| 2Д413А | 2Д413Б | ||||
| не менее | не более | не менее | не более | ||
| Постоянное прямое напряжение (Iпр=20мА), В | Uпр | — | 1 | — | 1 |
| Общая ёмкость диода (Uобр=0В), пФ | Сд | — | 0,7 | — | 0,7 |
| Дифференциальное сопротивление (Iпр=2мА, f=50МГц), Ом | rдиф | 30 | 60 | 40 | 80 |
| Заряд восстановления (Iпр=2мА, Uобр=10В), нКл | Qвос | 2 | — | 2 | — |
| Пробивное напряжение (Iобр=500мкА), В | Uпроб | 30 | — | 30 | — |
