Диоды СВЧ бескорпусные, кремниевые меза-эпитаксиальные, переключательные типа 2А543А-5, предназначенные для применения в составе гибридных интегральных микросхем 0,3-18 ГГц диапазона частот.

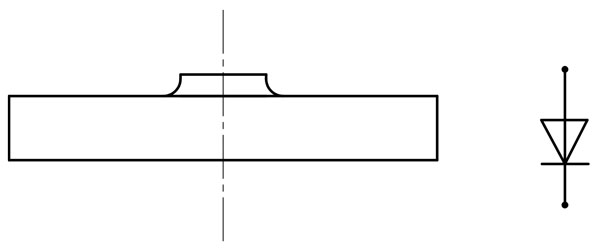

Схема расположения выводов
Масса не более 1,5 мг
Основные электрические параметры при ϴ окр = 25°±10°С
| Наименование параметра, (режим измерения), единица измерения | Буквенное обозначение | Норма | |
| Не менее | Не более | ||
| Общая емкость диода при Uобр=20В на частоте 10МГЦ, пФ | Сд | 0,12 | 0,19 |
| Критическая частота при I пр= 5мА, Uобр=20В, ГГц | Fкр. | 300 | — |
| Накопленный заряд при I пр=5 мА, нКл | Qнк | 0,5 | 3 |
| Постоянное прямое напряжение при Iпр=5 мА , В в диапазоне температур, ºС 25±10 125±3 -60±3 |
Uпр | — | 0,9 0,9 1,2 |
| Пробивное напряжение при обратном токе 10 мкА, В | Uпроб | 100 | — |
| Прямое сопротивление потерь диода при Iпр= 5 мА, Ом | R пр | — | 1,5 |
