Кремниевый планарно-эпитаксиальный ограничительный диод СВЧ 2А522А-2, предназначенный для применения в аппаратуре специального назначения сантиметрового и дециметрового диапазона длин волн в составе гибридных интегральных микросхем, блоков и аппаратуры, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, агрессивных газов и смесей.

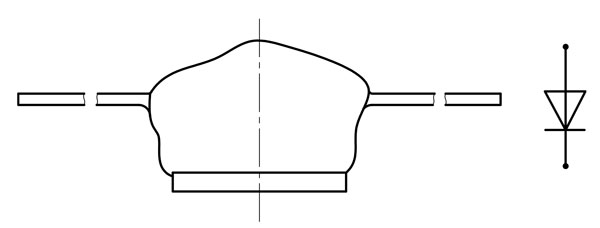

Схема расположения выводов
Масса не более 0,004 г
Основные электрические параметры
| Наименование параметра,(режим измерения),единица измерения | Буквенное обозначение | Норма | |
| Не менее | Не более | ||
| Дифференциальное сопротивление диода при Iпр=100мА, Ом | rдиф | — | 1,8 |
| Общая емкость при Uобр=0В, пФ | Сд | 0,35 | 0,75 |
| Сопротивление диода при низком значении СВЧ мощности, Ом
при Ɵокр= 25±10ºС, Ом |
rниз rниз rниз |
— | 12 17 12 |
| Коммутируемое постоянное обратное напряжение при Iобр=100мкА, В | Uнорм,обр | — | 70 |
| Накопленный заряд диода при Iпр= 50мА, нКл | Qнк | — | 10 |
Примечание — Дифференциальное сопротивление (rдиф) численно равно сопротивлению диода на высоком уровне СВЧ мощности
