Сверхвысокочастотные диоды переключательные , кремниевые эпитаксиальные с p-i-n структурой в металлокерамическом корпусе, предназначенные для работы в коммутационных устройствах сантиметрового и дециметрового диапазонов волн.
Масса диодов не более 1,3 г.
Основные электрические параметры
|
Наименование параметра, единица измерения, режим измерения |
Буквенное обозначение |
Норма |
|||
|
2А520А КА520А |
КА520Б |
||||
|
не менее |
не более |
не менее |
не более |
||
| Пробивное напряжение при Iобр = 100 мкА , В |
Uпроб |
800 |
600 |
||
| Критическая частота при Iпр = 100 мА, Uобр= 100 В, ГГц |
fкр |
200 |
150 |
||
| Накопленный заряд при Iпр = 100 мА и амплитуде импульса обратного напряжения 300 В, нКл |
Qнк |
300 |
300 |
||
| Прямое сопротивление потерь диода при Iпр = 100 мА, Ом |
rпр |
2 |
3 |
||
| Общая ёмкость диода при Uобр= 100 В, пФ |
Cд |
0,4 |
1,0 |
0,4 |
1,0 |
| Ёмкость корпуса, пФ |
Cкор |
0,3 |
0,45 |
0,3 |
0,45 |

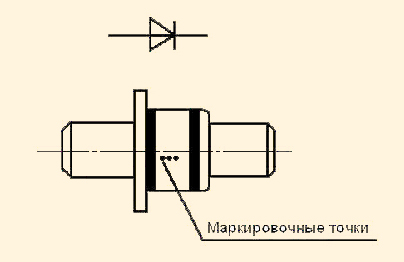

Схема расположения выводов
Маркировка
| Тип диода | Маркировочные точки |
| 2А520А | чёрная, красная |
| КА520А | чёрная, красная, зелёная |
| КА520Б | желтая, красная, зелёная |
* — выпускаются предприятием под заказ потребителей и на договорных условиях.
