Сверхвысокочастотные диоды переключательные , кремниевые эпитаксиальные с p-i-n структурой в металлокерамическом корпусе типа КД-105 , предназначенные для работы в коммутационных устройствах сантиметрового и дециметрового диапазонов волн.
Масса диодов не более 1,3 г.
Основные электрические параметры
|
Наименование параметра, единица измерения, режим измерения |
Буквенное обозначение |
Норма |
|
|
не менее |
не более |
||
| Пробивное напряжение при импульсном обратном токе с амплитудой 10мА и частотой следования 5±1 кГц, длительность импульса 3±2 мкс на уровне 0,5 от амплитуды, В |
Uпроб |
100 |
|
| Критическая частота при Iпр = 25 мА, Uобр= 50 В, ГГц |
fкр |
100 |
|
| Накопленный заряд при Iпр = 25 мА, нКл |
Qнк |
15 |
|
| Прямое сопротивление потерь диода при Iпр = 25 мА, Ом |
rпр |
2,5 |
|
| Общая ёмкость диода при Uобр= 50 В, пФ |
Cд |
0,4 |
0,7 |
| Ёмкость корпуса, пФ |
Cкор |
0,3 |
0,45 |

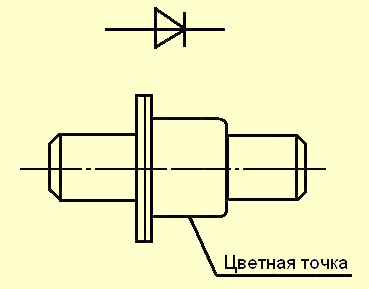

Схема расположения выводов
Маркировка
| Тип диода | Цветная точка |
| 2А515А | зелёная |
| КА515А |
